- Введение: Почему автоматическое этикетирование — стандарт современного производства
- Устройство и принцип работы этикетировщика ЭМ-62
- Ключевые узлы оборудования: Разбор «на костях»
- Практическое руководство: 7 шагов для запуска и настройки ЭМ-62
- Выбор материалов: этикетка, клей и дополнительные средства
- Сравнение технологий: Горячий клей vs Холодный клей
- Интеграция в линию и дополнительные опции
- Ответы на ключевые вопросы (FAQ)
- Выводы и рекомендации по выбору оборудования
Введение: Почему автоматическое этикетирование — стандарт современного производства
В мире производства упакованных товаров этикетка — это гораздо больше, чем просто кусок пленки с информацией. Это маркетинговый инструмент, гарантия подлинности и важный элемент брендинга. Когда речь заходит о средних и крупных производствах, где важны скорость, точность и экономичность, автоматический этикетировщик становится не просто желательным, а необходимым оборудованием. В этой статье мы детально разберем одну из популярных моделей на рынке — ЭМ-62, предназначенную для нанесения полипропиленовых этикеток методом горячего клея. Вы узнаете не только о конструкции и принципе работы, но и получите практические советы по настройке, выбору материалов и интеграции в существующую линию. Эта информация поможет вам принять взвешенное решение о покупке и эффективно использовать оборудование для роста вашего бизнеса.
Устройство и принцип работы этикетировщика ЭМ-62
Автоматический этикетировщик ЭМ-62 — это система, построенная по модульному принципу, где каждый узел выполняет строго определенную функцию. Весь процесс можно разделить на несколько четких этапов, которые синхронизированы друг с другом с точностью до доли секунды.
Основной рабочий цикл выглядит так:
- Подача рулона: Бобина с полипропиленовой этикеткой устанавливается на специальный держатель.
- Считывание и протяжка: Этикеточная лента проходит через систему натяжных роликов. Оптический датчик считывает контрастную метку, которая определяет место реза.
- Фиксация на барабане: Лента подается на вакуумный барабан, который за счет разрежения воздуха надежно фиксирует этикетку.
- Нанесение клея и рез: В строго рассчитанный момент клеевая кисть наносит полоски горячего клея. Синхронно с этим срабатывает нагретый отрезной нож, отрезая этикетку нужной длины.
- Перенос на тару: Барабан поворачивается и подводит этикетку к бутылке, которая в этот момент позиционируется вращающейся «звездой» (делителем).
- Обкатка: Прижимной механизм аккуратно обкатывает этикетку вокруг бутылки, формируя прочное соединение в месте нахлеста благодаря горячему клею.
- Выгрузка: Готовая бутылка с нанесенной этикеткой поступает на выходной конвейер.

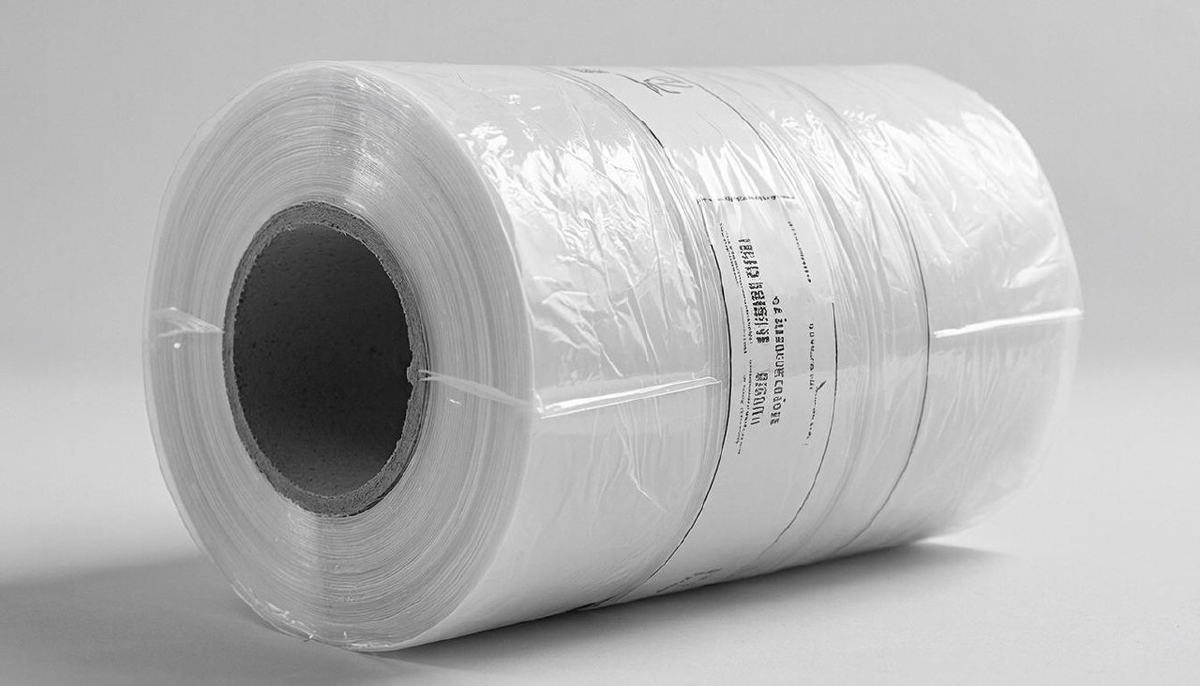

Рулон полипропиленовых этикеток
Весь этот процесс управляется единой системой на базе сенсорной панели управления и контроллера, что позволяет оператору легко настраивать параметры под разные форматы продукции.
Ключевые узлы оборудования: Разбор «на костях»
Понимание устройства каждого узла — ключ к эффективной эксплуатации и быстрому устранению возможных неполадок.
1. Бобина держатель и система датчиков: С чего начинается точность
- Бабинодержатель: Рассчитан на работу с тяжелыми рулонами, что сокращает частоту остановок для перезаправки. Правильная установка рулона — залог равномерного натяжения.
- Натяжные ролики: Выравнивают ленту, предотвращая перекосы и замятия.
- Датчик считывания метки: Оптический датчик ищет на ленте контрастную метку (часто черную полосу на прозрачной или светлой пленке). Важно: метка должна иметь четкий контраст с основным материалом. Размытые или тусклые метки приводят к сбоям в работе. Именно этот датчик дает команду на резание между метками, определяя длину каждой этикетки.
2. Вакуумный барабан: Как достичь точности в несколько микрон
Это самый технологичный и точный узел во всем станке. Его качество напрямую влияет на точность наклейки.
- Точность изготовления: Диаметр барабана выдерживается с точностью «в несколько соток миллиметра» (сотые доли мм). Такая высокая точность необходима, потому что полипропиленовая пленка очень тонкая (измеряется в микронах) и любое биение или неровность приведут к смещению этикетки.
- Принцип работы: Поверхность барабана покрыта микроскопическими перфорированными отверстиями. Внутриканальный вентилятор создает разрежение, и этикетка буквально «присасывается» к поверхности, надежно фиксируясь в нужном положении.
- Смачивание барабана (опция): Для еще более надежной фиксации используется узел смачивания. Это не просто вода, а водный раствор с добавлением небольшого количества моющего средства (например, буквально несколько капель на 5 литров). Этот раствор распыляется в виде тумана, создавая тонкую пленку, которая улучшает сцепление между пленкой и металлом барабана, не повреждая этикетку.
3. Клеевая ванна и система нанесения: Сердце технологии Hot Melt
В этом узле происходит подготовка и дозированная подача клея.
- Клеевая ванна: В нее загружается термопластичный клей в виде брусков или гранул. На дне ванны расположена нагревательная плита (ТЭН), которая плавит клей до рабочей температуры. Термопара постоянно контролирует температуру, данные выводятся на панель управления.
- Механизм подачи клея: В нижней части ванны вращается небольшой барабан, который захватывает расплавленный клей и поднимает его вверх. Через специальные отверстия клей поступает на внешнюю рабочую поверхность.
- Регулировка слоя: Толщину слоя клея, который будет нанесен, регулируют с помощью шкребка. Поворачивая регулировочные болты, оператор устанавливает зазор, определяя, сколько клея останется на поверхности для переноса на кисть.
4. Узел реза и синхронизации: Искусство бесшовной работы
Здесь происходит завершающий этап подготовки этикетки перед передачей на тару.
- Клеевая кисть и отрезной нож: Это два синхронно работающих инструмента, закрепленных на одном валу. Клеевая кисть имеет рифленую поверхность, которая создает характерный рисунок из полосок клея.
- Принцип синхронизации: Вращаясь, кисть сначала проходит по поверхности с клеем, захватывая его, затем касается этикетки на барабане, нанося две полоски клея: на начало текущей этикетки и конец предыдущей. В тот же момент отрезной нож, нагретый отдельными ТЭНами, отсекает этикетку ровно по центру между этими полосками клея. Так обеспечивается идеальный стык при нахлесте.
- Привод и контроль: Вращение вала с инструментами обеспечивает шаговый двигатель через зубчатый ремень. Это дает высокую позиционную точность. Дополнительный датчик с «язычком» отслеживает каждый полный оборот (360°), обеспечивая цикличность и точность работы системы.
5. Узел подачи тары («звезда»): Ритм производственной линии
Этот узел отвечает за своевременную и точную подачу бутылок в зону этикетирования.
- «Звезда» (делительное колесо): Имеет специальные пазы под конкретный диаметр бутылки. Обеспечивает равномерное распределение и позиционирование.
- Шаговый двигатель с редуктором: Обеспечивает точное дискретное вращение звезды, синхронизированное с работой барабана и узла реза.
- Датчик захода тары: Емкостный датчик определяет наличие бутылки в зоне накопления. Когда бутылки скапливаются и перекрывают датчик на заданное в настройках время (например, 3 секунды), система дает команду на запуск цикла этикетирования.
Результат работы: бутылки с этикетками
- Подготовка и установка рулона. Убедитесь, что помещение чистое, а пол ровный. Установите бобину с этикеткой на держатель. Проверьте, чтобы лента свободно проходила через все направляющие ролики и не перекручивалась.
- Заправка ленты через датчик. Протяните конец этикеточной ленты через датчик считывания метки. На панели управления выполните калибровку датчика, чтобы он четко видел контрастную метку. Это критически важный этап.
- Настройка вакуумного барабана. Если используется узел смачивания, подготовьте раствор воды с несколькими каплями моющего средства. Подключите шланг от распылителя к компрессору. Включите компрессор и отрегулируйте подачу воздуха и жидкости так, чтобы на поверхности барабана образовывался легкий равномерный туман.
- Заправка и прогрев клеевой системы. Загрузите в ванну бруски горячего клея. Включите нагрев на панели управления. Дождитесь, пока клей полностью расплавится и достигнет рабочей температуры (обычно 150-180°C, точное значение смотрите в рекомендациях производителя клея). Это может занять 30-60 минут.
- Регулировка узла клеенанесения. После расплавления клея отрегулируйте положение шкребка. Для начала установите среднее значение. После пробного пуска вы сможете увеличить или уменьшить количество клея, исходя из качества склейки.
- Настройка узла подачи тары. Установите сменную «звезду», подходящую под диаметр ваших бутылок. Отрегулируйте ширину входных и выходных направляющих. Настройте время срабатывания датчика захода тары под скорость вашей линии.
- Пробный пуск и тонкая настройка. Запустите несколько бутылок в ручном или тестовом режиме. Оцените: точность позиционирования этикетки, качество и надежность склейки в месте нахлеста, работу датчиков. При необходимости выполните юстировку: откорректируйте момент нанесения клея и реза в настройках контроллера.
Выбор материалов: этикетка, клей и дополнительные средства
Полипропиленовая пленка:
- Толщина (калибр): Измеряется в микронах (мкм). Стандартный диапазон — от 30 до 50+ мкм.
- 30-40 мкм: Подходит для небольших этикеток на бутылках малого и среднего объема. Использование слишком тонкой пленки для большой этикетки приведет к ее чрезмерному растяжению на вакуумном барабане.
- 45-50+ мкм: Рекомендуется для крупноформатных этикеток. Большая площадь сильнее «присасывается» к барабану, и более толстая пленка противостоит растяжению, сохраняя геометрию и качество печати.
- Метка для считывания: Должна быть контрастной, четкой и нанесенной без разрывов. Оптимальный вариант — непрозрачная черная полоса на прозрачной или белой пленке.
Горячий клей (Hot Melt):
- Форма поставки: Бруски или гранулы, упакованные в специальный термостойкий пакет, который можно закидывать в ванну целиком.
- Выбор: Существуют клеи с разной температурой плавления, скоростью схватывания и финишной эластичностью. Для ПЭТ-бутылок и стекла используются разные составы. Консультируйтесь с поставщиком клея, предоставив информацию о вашей таре и условиях хранения продукции (например, для морозильных камер нужен специальный морозостойкий клей).
Дополнительное оборудование:
- Компрессор: Для модели ЭМ-62 достаточно небольшого компрессора на 20-50 литров. Основная его задача — подача воздуха на узел смачивания барабана. Мощный промышленный компрессор не требуется.
Сравнение технологий: Горячий клей (Hot Melt) vs Холодный клей (Cold Glue)
Горячий клей (как в ЭМ-62):
- Плюсы: Высокая скорость схватывания, отличная водостойкость, экономичный расход, надежное соединение даже на гладких поверхностях (ПЭТ, стекло).
- Минусы: Требует времени на прогрев, необходимость чистки клеевой системы от нагара, менее гибкое соединение (может стать хрупким на сильном морозе без специального клея).
Холодный клей:
- Плюсы: Готов к работе сразу, дает очень гибкое и прочное клеевое соединение, идеален для пористых поверхностей (картон, бумага), проще в очистке.
- Минусы: Более долгое время сушки (требует сушильный тоннель), чувствителен к условиям в цехе (температура, влажность), может быть менее устойчив к прямой воде по сравнению с горячим клеем.
Итог: Технология Hot Melt (как в ЭМ-62) — это отраслевой стандарт для этикетирования пластиковых и стеклянных бутылок с полипропиленовыми этикетками, где важны скорость и стойкость к влаге.
Интеграция в линию и дополнительные опции
- Варианты интеграции: Этикетировщик ЭМ-62 может работать как автономная единица с собственным приводным конвейером или быть встроен в существующую линию между моечной машиной и фасовочным автоматом.
- Совместимость: Убедитесь, что высота конвейера и скорость потока совпадают с параметрами вашего основного оборудования.
- Дополнительные опции:
- Подъемник стола: Позволяет быстро перенастраивать высоту для работы с тарой разного размера.
- Дополнительный прижимной ролик: Для сложных бутылок с рельефной поверхностью.
- Система ионизации воздуха: Устраняет статическое электричество с этикеток, предотвращая их слипание.
Ответы на ключевые вопросы (FAQ)
1. Какую максимальную и минимальную производительность обеспечивает ЭМ-62?
Производительность зависит от размера этикетки и тары. В среднем, такие автоматы работают в диапазоне от 2 000 до 12 000 бутылок в час. Точные цифры нужно уточнять у производителя под вашу конкретную задачу.
2. Почему этикетка может растягиваться или смещаться на барабане?
Основные причины:
- Неправильно подобрана толщина пленки (слишком тонкая для большой этикетки).
- Слишком высокое разрежение на вакуумном барабане.
- Неправильно настроен узел смачивания (или он отключен, когда нужен).
- Износ или загрязнение поверхности барабана.
3. Как часто нужно чистить клеевую ванну?
Ежедневно необходимо удалять нагар с клеевой кисти и зоны вокруг ванны. Полную чистку ванны с заменой клея проводят при смене типа клея или при сильном загрязнении (обычно раз в 1-2 недели при интенсивной работе).
4. Можно ли использовать этикетировщик для нанесения этикеток встык (без нахлеста)?
Нет, технология ЭМ-62 предполагает нахлест (обычно 3-8 мм), где соединяются две полоски клея. Для бесшовной наклейки встык требуется другое оборудование с технологией струйного нанесения клея по всей площади.
5. Какой компрессор точно нужен и почему?
Достаточно малогабаритного компрессора с ресивером на 20-25 литров. Его задача — подавать небольшое количество сжатого воздуха на распылитель узла смачивания. Большая мощность не требуется.
6. Что делать, если датчик не видит метку на этикетке?
- Очистите линзу датчика.
- Проверьте, есть ли четкий контраст между меткой и фоном.
- Перекалибруйте датчик через меню панели управления.
- Убедитесь, что этикетка не «пляшет» при движении (проверьте натяжение).
7. Почему клей может не прилипать к бутылке?
- Низкая температура клея. Убедитесь, что он прогрелся до нужной температуры.
- Загрязнение поверхности бутылки. Пыль, влага или силикон могут мешать адгезии.
- Слишком тонкий слой клея. Отрегулируйте шкребок.
- Несоответствие типа клея материалу тары.
8. Как быть, если нужно часто менять форматы бутылок?
Оптимально приобрести комплект сменных «звезд» под каждый диаметр бутылки и подъемный механизм стола. Это сократит время переналадки с 30-40 минут до 10-15.
9. Нужна ли специальная вентиляция для работы с горячим клеем?
Современные термопластичные клеи практически не имеют запаха и не выделяют вредных испарений при рабочей температуре. Однако общая вентиляция в цехе желательна для поддержания комфортных условий работы.
10. Где можно пройти обучение для операторов?
Ответственный поставщик оборудования всегда проводит пуско-наладочные работы и обучение непосредственно на вашем производстве. Это обязательный этап, который гарантирует, что ваши сотрудники освоят базовые операции: заправку, настройку, ежедневное обслуживание и устранение простых неисправностей.
Выводы и рекомендации по выбору оборудования
- Автоматический этикетировщик ЭМ-62 — это надежное и проверенное решение для производителей, которым нужна быстрая и точная наклейка полипропиленовых этикеток на пластиковые и стеклянные бутылки.
- Ключевое преимущество — технология горячего клея (Hot Melt), обеспечивающая прочное, влагостойкое соединение при экономичном расходе материалов.
- При выборе уделите особое внимание качеству изготовления вакуумного барабана и клеевой ванны — это самые критичные узлы, определяющие точность и надежность.
- Правильный подбор материалов (толщина пленки, тип клея) не менее важен, чем качество самого автомата. Консультируйтесь со специалистами.
- Обязательным условием успешной эксплуатации является обучение персонала и наличие сервисной поддержки от поставщика.
- Перед покупкой всегда запрашивайте тест на вашем сырье (ваших бутылках и ваших этикетках). Это единственный способ на 100% убедиться в соответствии оборудования вашим задачам.
- Рассматривайте покупку не как затраты, а как инвестицию в оптимизацию производства, которая окупится за счет роста скорости, снижения процента брака и экономии на расходных материалах.
