Аппликатор — центральный узел любой этикетировочной машины: он снимает этикетку с подложки, удерживает её, позиционирует и аккуратно наносит на тару. Даже небольшая погрешность в работе одного из элементов приводит к браку, простою линии и потерям. В этой статье — исчерпывающий технический гид по узлам аппликатора, плановым проверкам, допускам, типовым дефектам и методам их устранения.
Аппликатор играет важную роль в любой машине для нанесения этикеток.
Коротко о ключевых принципах обслуживания
- Регулярность важнее экстренной починки: ежедневные визуальные проверки + периодические детальные регламенты.
- Фиксируйте параметры (журналы, фото дефектов, параметры датчиков) — это база для root-cause анализа.
- Поддерживайте запас оригинальных расходников (ролики, лезвия, фильтры) — замена занимает минуты, экономит часы простоя.
- Сервис выполняют подготовленные операторы/наладчики; сложная заточка/ремонт — сервисный инженер.
Основные узлы аппликатора и что проверять (инженерный чек-лист)
1) Прижимные элементы: ролики, щетки, ракельные лезвия
- Задача: удалить воздух и ровно прижать этикетку к таре.
- Что проверять ежедневно:
- Внешний вид роликов/щёток — нет ли наростов клея, трещин, блеска (признак затёртости).
- Равномерность давления по ширине ролика.
- Технические ориентиры: рабочее давление прижима 0.5–2.5 бар для пневмоэлементов (в зависимости от типа тары), рекомендованный контактный момент для электроприводов — по паспорту производителя.
- Замена: ролики — при видимом износе или раз в 6–12 месяцев (интенсивность зависит от абразивности этикетки и режима работы).
- Частые дефекты: пузыри, «морщины», отстающие углы. Причина — неравномерное давление или износ ролика.
2) Вакуумный барабан (вакуумный грибок)
- Задача: удержание этикетки при подаче и позиционировании.
- Что проверять:
- Очистка отверстий и каналов от клея и волокон.
- Контроль герметичности соединений и фильтров.
- Измерение вакуума на рабочей камере.
- Технические ориентиры: рекомендуемый рабочий вакуум −20…−70 кПа (−0.02…−0.07 МПа) в зависимости от материала этикетки и скорости линии; время удержания < 10–20 мс по переходу в рабочую позицию.
- Регламент: чистка фильтров — еженедельно; проверка производительности насоса — ежеквартально.
- Типовые симптомы неисправности: частичное отпадание этикетки, срыв меток при высокой скорости — вероятна частичная закупорка или падение вакуума.
3) Механизм отделения (отсекатель, нож)
- Задача: аккуратно отделить этикетку от подложки без рваных краёв.
- Что проверять: острота лезвия, правильность угла заточки, отсутствие заусенцев, соосность с вакуумным барабаном.
- Технические ориентиры: расстояние кромки ножа от оси барабана по паспорту (часто 0,1–0,5 мм в зависимости от конструкции); кромка должна иметь чистую геометрию без выкрашиваний.
- Регламент: визуальная проверка — ежедневно; замена или профессиональная шлифовка — по результатам осмотра (обычно каждую смену при интенсивной работе или каждые 2–4 недели).
- Предупреждение: самостоятельная «заточка напильником» часто ухудшает качество реза — лучше заменить на оригинальное лезвие.
4) Приводы, ремни и подшипники

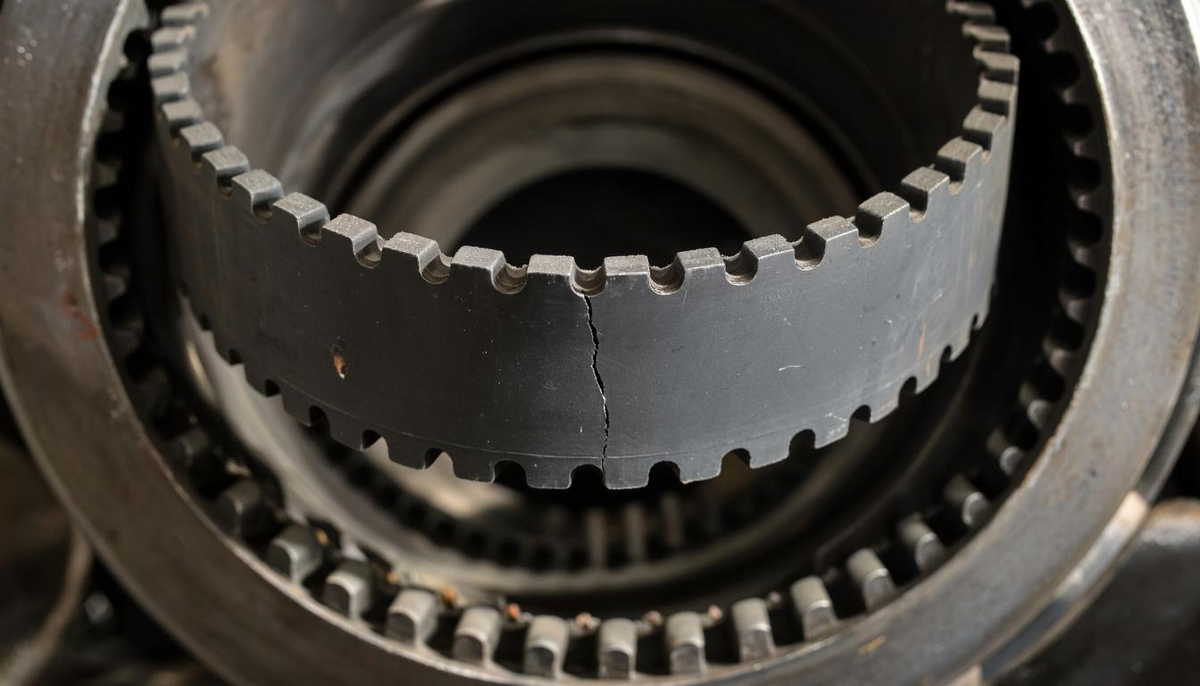

Ремень с трещиной
- Задача: синхронное движение подающих насосов, барабанов и направляющих.
- Что проверять: натяжение ремней (метод пробного люфта/измерение натяжения динамометром), состояние зубьев ремня, люфты в подшипниках, уровень вибрации.
- Технические ориентиры: натяжение ремня по паспортным данным; энкодерная дискретность — 1000–5000 имп/оборот для прецизионного позиционирования; люфт подшипников — в допуске производителя (обычно микрометры).
- Регламент: быстрая проверка — ежедневно; измерение вибрации и балансировка — ежемесячно; замена ремней — при первых признаках трещин/расслоения или каждые 6–12 мес.
- Последствия несоответствия: пропуски меток, «смещённая» подача, увеличенный износ других узлов.
5) Датчики и электроника (фотодатчики, энкодеры, концевики)
- Задача: давать точные сигналы синхронизации и позиционирования.
- Что проверять: чистоту оптики, отсутствие конденсата, корректность сигнала (логические уровни), надежное крепление, целостность кабельных соединений.
- Технические ориентиры: время отклика фотодатчика < 1 ms; устойчивость к паразитным отражениям (инвертированные/динамические настройки); энкодер — степень разрешения и точность по паспорту.
- Регламент: очистка оптики — ежедневно; проверка стабильности сигналов и калибровки — еженедельно.
- Типичные симптомы: ложные срабатывания, пропуски, рассинхронизация аппликатора.
Профиль техобслуживания: что и когда делать (регламент)
- Ежесменный (перед выходом оператора):
- Визуальный осмотр роликов, вакуумного барабана, лезвия и датчиков.
- Чистка оптики фотодатчиков и вакуумных отверстий грубого фильтра.
- Пробный прогон 50–100 бутылок и проверка 10% изделий вручную.
- Еженедельный:
- Полная очистка вакуумных каналов и фильтров.
- Проверка натяжения ремней, люфтов в подшипниках.
- Сквозной контроль качества: 500–1000 изделий с записью параметров.
- Ежемесячный:
- Измерение вакуума в рабочей камере (манометр/вакуумметр).
- Диагностика энкодера и привода (сканирование ошибок в контроллере).
- Замена изношенных щёток/малых роликов при необходимости.
- Квартально:
- Балансировка вакуумного барабана.
- Профилактическая замена расходников по плану (включая фильтры, ремни).
- Проверка и обновление прошивки контроллеров.
- Годовой (или 2000–3000 моточасов):
- Комплексная диагностика с демонтажем узлов, полная поверка вакуумной станции, замена подшипников по списку.
- Тест точности позиционирования и калибровка систем машинного зрения (если есть).
Практические инженерные приёмы и советы по диагностике неисправностей
- Проблема: этикетка смещается ещё на вакуумном барабане
- Проверьте чистоту отверстий вакуума; часто причиной — набитые клеем каналы.
- Проверьте соосность барабана, люфт на осях.
- Измерьте вакуум: падение ниже −20 кПа может привести к частичным захватам.
- Проблема: обрыв этикетки при отрезе
- Проверьте остроту ножа и его угол.
- Проверьте натяжение подложки — если слишком высоко, растягивает и рвёт этикетку.
- Проверьте резкость переходов в подающем узле — неисправный привод даёт рывки.
- Проблема: «щелчки», рывки и резкие нагрузки на привод
- Проверьте алгоритмы управления: PID-параметры сервопривода/шаговика — возможно чрезмерная агрессивность.
- Проверьте тормозной механизм бобины (см. отдельный регламент по тормозам).
- Используйте мягкие профили ускорения/замедления при пуске/останове.
Технические характеристики, которые следует запрашивать у производителя (инженерный чек-лист перед покупкой)
- Разрешение и тип энкодера (имп/оборот).
- Макс. скорость подачи этикетки (мм/сек) и рабочие циклы в минуту.
- Диапазон рабочего вакуума (кПа) и производительность вакуумного насоса (л/мин при −50 кПа).
- Параметры привода: тип (серво/шаговый), номинальный ток, удерживающий момент (N·m).
- Диапазон регулировки давления прижима (бар) и тип приводов (пневмо/электро).
- Встроенные алгоритмы коррекции по энкодеру/датчику.
- Интерфейсы связи (Modbus TCP / Profinet / EtherCAT / цифровые I/O).
- Наличие встроенной диагностики и журналирования ошибок.
Расходные детали — рекомендуемые спецификации (примеры):
- Резиновые/полиуретановые ролики: Shore A 60–85 по типу приложения; диаметр и жесткость по модели.
- Лезвия отсекателей: материал HSS или твердосплавные, геометрия по чертежу производителя.
- Ремни зубчатые: класс HTD/GT2 по частоте вращения и нагрузке.
- Фильтры вакуума: микронная очистка 5–20 μm.
Безопасность при обслуживании

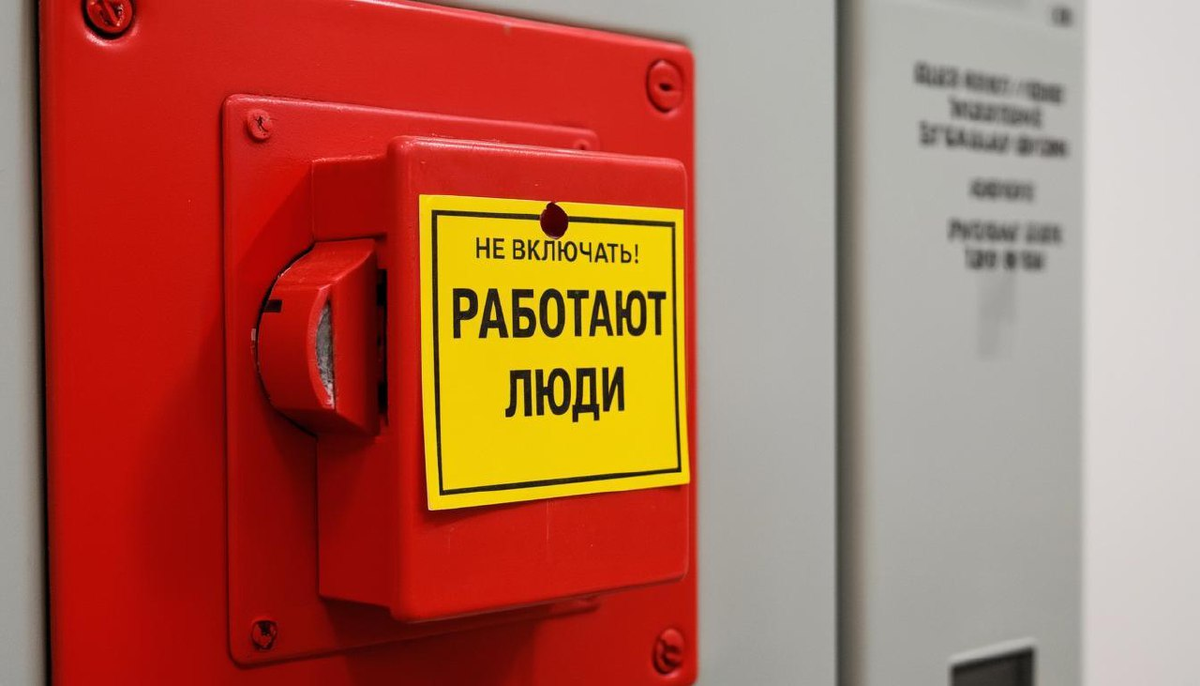

- Отключайте питание и блокируйте питание перед проведением ТО (LOTO — lockout/tagout).
- Соблюдайте техкарту по давлению в пневмосети — стравливайте давление перед заменой пневмокомпонентов.
- Используйте средства индивидуальной защиты при работе с клеем и растворителями.
Экономика простоя и окупаемость профилактики
Простой линии на 1 час при 10 000 бут./ч и средней марже — исчисляется десятками тысяч рублей. Регулярное ТО и наличие запасных частей окупают себя за 1–3 месяца при средней загрузке предприятия.
Заключение и рекомендации
Тщательное обслуживание узлов аппликатора — это совокупность простых, но регулярных операций: чистка, проверка натяжения, замена расходников и калибровка датчиков. Такая дисциплина снижает брак, продлевает срок службы оборудования и сохраняет рентабельность производства.
Если вам нужен готовый регламент ТО, набор оригинальных расходников или поддержка по пусконаладке, специалисты с локальным сервисом и опытом конструктивных решений помогут сократить время запуска до минимально возможного. Компания ПрактикМ (производитель этикетировочных машин в РФ) предоставляет:
- сертифицированные запасные части,
- шаблоны регламентов ТО под конкретную модель,
- шеф-монтаж и обучение операторов,
- сервисные контракты по России и СНГ.
FAQ
1. Как часто нужно проверять вакуумный барабан?
Ежедневно — визуально и быстрая очистка. Полная очистка каналов и фильтров — еженедельно. Проверка производительности насоса — ежеквартально.
2. Можно ли самостоятельно затачивать лезвие отсекателя?
Не рекомендуется: неправильная геометрия режущей кромки вызывает заусенцы и обрывы. Лучше менять на оригинальные лезвия или доверять сертифицированному сервису.
3. Какие параметры вакуума считать нормой?
В рабочей практике диапазон −20…−70 кПа (−0.02…−0.07 МПа). Точное значение зависит от материала этикетки, скорости линии и типа аппликатора.
4. Что делать при «рывах» привода аппликатора?
Проверьте PID-настройки сервопривода/шаговика, тормоз бобины, натяжение ремня и состояние подшипников. Внезапные «рывы» часто связаны с некорректной прошивкой или износом механики.
5. Какую документацию требовать у поставщика оборудования?
Техническое руководство по эксплуатации, паспорт на каждый узел (вакуум, привод, датчики), электрическая схема, перечень расходников с артикулами и рекомендованные интервалы ТО.
6. Какие датчики критичны для точного позиционирования?
Фотоэлектрические датчики с временем отклика <1 ms и энкодеры с высокой дискретностью (1000–5000 имп./оборот) — ключевые для стабильного позиционирования на высоких скоростях.
7. Что влияет на срок службы прижимных роликов?
Материал этикетки (абразивность), наличие абразивных частиц в среде, регулярность чистки и корректность давления. При интенсивной эксплуатации ресурс 6–12 месяцев.
8. Можно ли модернизировать старый аппликатор для уменьшения брака?
Да. Частые модернизации: установка нового вакуумного насоса, замена датчиков на более быстрые модели, переход на серво-привод с PID-настройками, интеграция с энкодером конвейера — обычно дают значительное снижение процента брака.
