Контроль без компромиссов: Методы мониторинга качества наклейки этикеток на автоматических линиях
Введение: когда “ровно” — значит “продается”
В современном производстве, где автоматизация достигает скоростей в сотни упаковок в минуту, точность этикетировки становится критически важным элементом восприятия бренда.
Неровная, смещённая или вздувшаяся этикетка способна испортить впечатление от продукта даже при высоком его качестве. Ошибки этикетирования приводят не только к браку и потерям, но и к финансовым рискам: штрафам от сетей, отзывам партий и падению лояльности потребителей.
Контроль качества этикеток на автоматических линиях — это интегрированная система обеспечения точности, объединяющая оптику, механику, программное обеспечение и аналитику. Разберем подробно, как построить такую систему, чтобы она работала без компромиссов.
1. Превентивный контроль: устранение ошибок до их появления
Превентивные меры направлены на предотвращение ошибок еще до этапа нанесения этикетки. Это — первый и наиболее эффективный уровень защиты от брака.
Системы точной подачи и синхронизации
Современные этикетировочные аппараты оснащаются серводвигателями и энкодерами, которые синхронизируют скорость движения подложки с движением тары. Это исключает смещение и перекос при подаче.
Используются алгоритмы плавного разгона и торможения, чтобы исключить рывки даже на скоростях выше 300 бутылок в минуту.
Контроль наличия и подачи этикетки
Датчики подачи этикетки (ультразвуковые или оптические) контролируют, снялась ли этикетка с подложки.
Если система фиксирует отсутствие этикетки при подходе продукта, контроллер подает команду остановки линии или отклонения бутылки, предотвращая выпуск безмаркированного изделия.
Контроль клеевого слоя и температуры
Для самоклеящихся материалов важно, чтобы температура меловальной секции оставалась стабильной.
При перегреве или переохлаждении клей теряет адгезию — и уже через несколько часов этикетка начнет отслаиваться.
Инженеры «ПрактикМ» применяют термоконтроль и PID-регуляторы температуры, чтобы поддерживать оптимальные параметры в зоне подачи.
2. Инспекционный контроль: автоматическое выявление брака
Инспекционные системы контролируют каждое изделие после наклейки этикетки, фиксируя даже малейшие отклонения.
Машинное зрение: интеллект вместо глаза
Система Machine Vision включает:
- Промышленную камеру с подсветкой (LED или лазер);
- Контроллер обработки изображений;
- ПО с алгоритмами сравнения и анализа.
Система проверяет:
- Позицию этикетки (смещение по осям X, Y, угол наклеивания);
- Наличие этикетки на изделии;
- Целостность поверхности — складки, пузырьки, отогнутые углы;
- Читаемость штрихкодов и QR-кодов (VCD-контроль);
- Соответствие продукта и этикетки (сверка артикулов и серийных номеров).
Если один из параметров выходит за допустимые допуски, система автоматически отправляет сигнал на механизм отбраковки (пневматический толкатель или заслонку), исключая дефектную упаковку из потока.
Лазерные и оптические датчики
В ситуациях, где не требуется полная визуальная проверка, применяются лазерные датчики высоты и наличия.
Они определяют:
- высоту наклеенной этикетки относительно поверхности;
- отклеившиеся углы;
- многослойность (двойное наклеивание).
Достоинство — высокая скорость работы (до 600–800 изделий/минуту) и простота интеграции даже на уже работающих линиях.
3. Интеграция систем контроля: от датчика до аналитики
Контроль без интеграции — это просто набор устройств. Чтобы система работала эффективно, необходимо обеспечить:
- Синхронизацию всех компонентов — камера, аппликатор, транспортер и ПЛК должны работать в едином временном контуре.
- Связь с ERP и MES системами — данные о браке и статистика качества передаются в систему управления предприятием.
- Хранение данных и отчетность — каждое изделие получает цифровой “отпечаток”, который можно использовать для аудита и трассировки.
Компания «ПрактикМ» реализует интеграцию систем машинного зрения и датчиков контроля качества прямо в свои этикетировочные линии и линии розлива.
Это обеспечивает непрерывный мониторинг без потери скорости и исключает человеческий фактор.
Все методы контроля можно разделить на две крупные группы: превентивные и инспекционные.

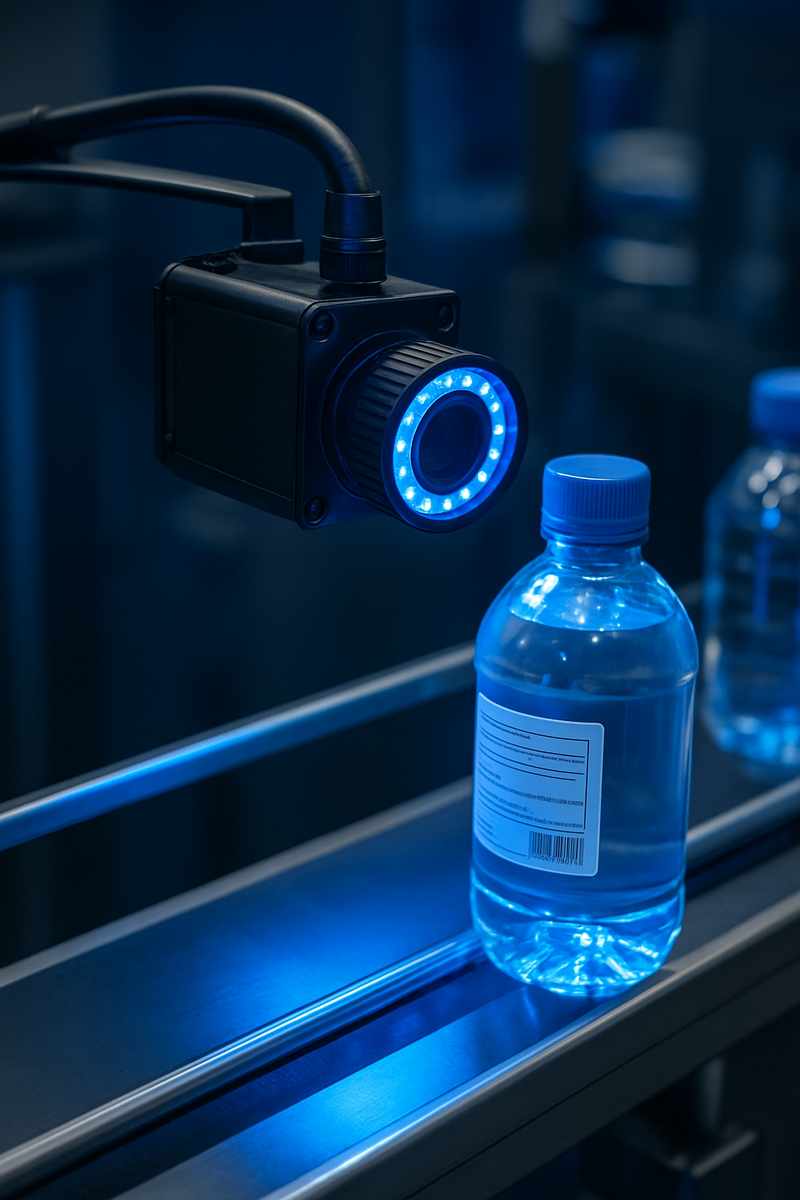

Камера машинного зрения сканирует этикетку
4. Практические рекомендации по внедрению систем контроля
- Анализируйте параметры линии — скорость, форма тары, тип этикетки и материал поверхности.
- Выбирайте оборудование по уровню задач: для простых проверок — лазерные датчики; для полной инспекции — система машинного зрения.
- Обеспечьте правильное освещение. Неправильный угол подсветки камеры может искажать результат.
- Планируйте обучение персонала. Даже самые современные системы требуют квалифицированных операторов.
- Используйте статистику. Анализ данных за смену помогает выявлять закономерности: где чаще возникает смещение, в какие часы и при каком операторе.
5. Почему контроль качества от «ПрактикМ» — это стандарт надежности
Наш подход строится на принципе «интеллект в каждом узле».
Мы проектируем оборудование с учетом возможности интеграции систем контроля уже на стадии конструирования.
Благодаря этому заказчик получает не просто этикетировщик, а умную линию, которая сама контролирует качество и сообщает об отклонениях.
🔗 Ознакомьтесь с оборудованием, поддерживающим интеллектуальные системы контроля на странице:
🧩 FAQ по мониторингу качества наклейки этикеток
1. На какой скорости могут работать системы машинного зрения?
Современные системы работают со скоростью до 400–800 изделий в минуту. Конкретный показатель зависит от разрешения камеры, количества контролируемых параметров и мощности процессора.
2. Можно ли установить систему мониторинга на уже существующую линию?
Да. Большинство систем имеют модульную конструкцию и легко интегрируются в действующую инфраструктуру. Инженеры «ПрактикМ» проводят аудит и подбирают оптимальное место монтажа.
3. Что выгоднее — лазерные датчики или машинное зрение?
Если задача — просто контролировать наличие или высоту этикетки, достаточно лазерных датчиков.
Если требуется анализ угла, совпадение с макетом и считывание кода — лучше машинное зрение. Оно окупается за счет сокращения брака и времени проверки.
4. Как система определяет неправильную наклейку?
ПО сравнивает изображение реальной этикетки с эталоном. Для каждой характеристики (положение, угол, читаемость) заданы допуски. Выход за пределы = сигнал “брак”.
5. Можно ли полностью исключить человеческий контроль?
В большинстве случаев — да. После внедрения систем машинного зрения доля человеческих проверок сокращается до 1–2% (только при калибровке и тестировании линии).
6. Как часто нужно калибровать систему контроля?
Рекомендуется проводить калибровку раз в месяц, а также после смены типа тары или материала этикетки. Сервисная команда «ПрактикМ» выполняет это в рамках планового обслуживания.
