Современная промышленная этикетировка — это не просто подача и наклейка этикетки. Это синхронная работа множества механизмов, где каждый миллиметр и миллисекунда решают исход всей операции.
Одним из ключевых элементов системы является датчик продукта, от которого зависит, когда именно произойдет наклейка. Ошибка даже на долю секунды приводит к перекосу, смещению или холостому срабатыванию, из-за чего страдает не только внешний вид продукции, но и общая производительность линии розлива.
Каталог оборудования для линий розлива: praktikm.ru
Телефон: +7 958 762-97-90
Эл. почта: pro@praktikm.ru
Современная промышленная этикетировка — это не просто подача и наклейка этикетки. Это синхронная работа множества механизмов, где каждый миллиметр и миллисекунда решают исход всей операции.
Одним из ключевых элементов системы является датчик продукта, от которого зависит, когда именно произойдет наклейка. Ошибка даже на долю секунды приводит к перекосу, смещению или холостому срабатыванию, из-за чего страдает не только внешний вид продукции, но и общая производительность линии розлива.

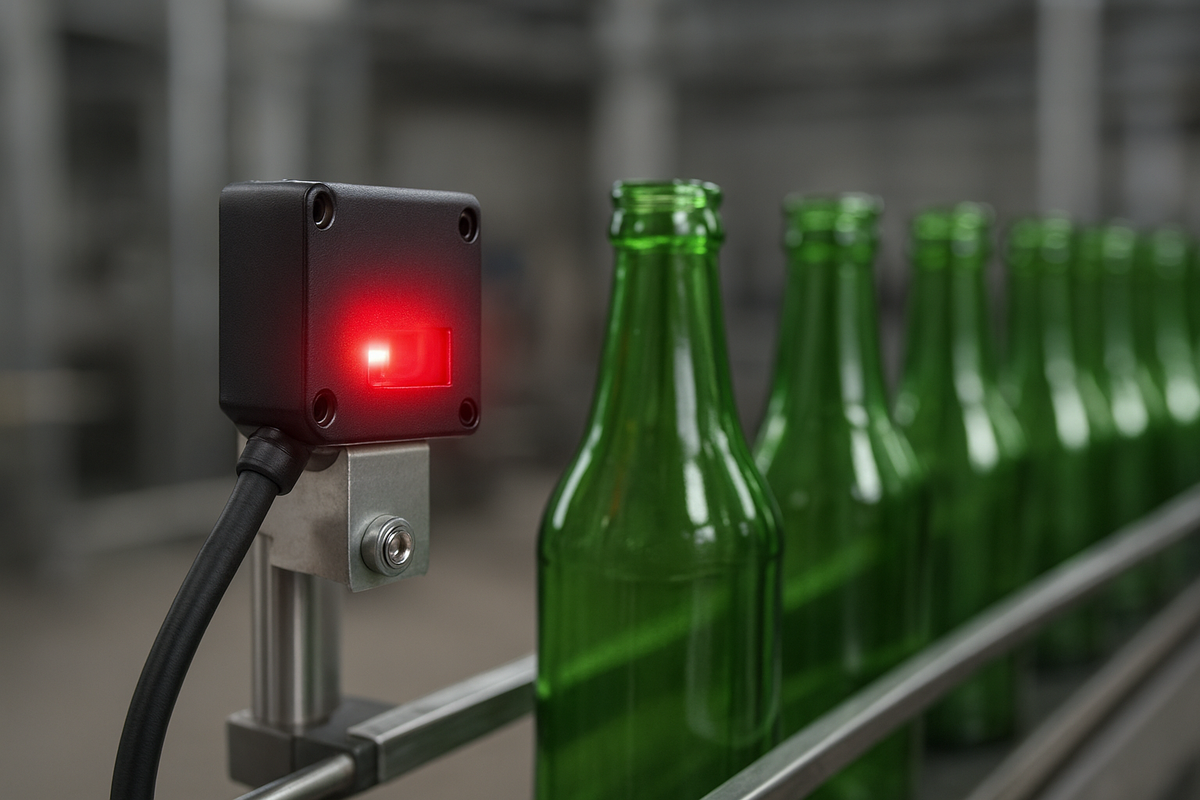

Оптический датчик на производственной линии
Компания «ПрактикМ», более 15 лет занимающаяся производством и интеграцией этикетировочного оборудования, делится опытом выбора оптимальной зоны срабатывания датчика продукта для разных типов тары — от стандартных бутылок до нестандартных емкостей сложной формы.
Что такое зона срабатывания датчика и почему она критична
Датчик продукта фиксирует присутствие тары в рабочей зоне этикетировщика и передает сигнал на контроллер. Далее контроллер с учетом задержки активирует аппликатор, который наклеивает этикетку.
Если датчик сработает:
- Слишком рано — этикетка будет наклеена на воздух или часть конвейера;
- Слишком поздно — этикетка «уедет» за границы допустимой зоны.
При работе на скоростях 100–200 шт/мин отклонение даже в 10–15 миллисекунд даёт смещение на несколько миллиметров. Это допустимо только при идеальной геометрии бутылки, но в реальных условиях — гарантия брака.
Принцип работы современных датчиков
На этикетировочных линиях применяются три основных типа датчиков:
- Оптические (инфракрасные, лазерные, отражающие):
- Работают по принципу отражения или прерывания луча.
- Высокая точность, но чувствительны к пыли, влаге и прозрачным материалам.
- Часто применяются на стеклянной и ПЭТ-таре.
- Емкостные:
- Определяют наличие объекта по изменению емкости поля.
- Менее чувствительны к загрязнению, но реагируют на материал.
- Хорошо подходят для пластика, тетрапака, матовых бутылок.
- Индуктивные (реже):
- Используются для металлической тары и банок.
Современные линии «ПрактикМ» используют гибридные системы датчиков — оптический в паре с емкостным, что исключает ошибки при смене материала или цвета тары.
Физика процесса: как сигнал превращается в наклейку
Путь сигнала проходит несколько этапов:
- Обнаружение тары: датчик фиксирует объект в зоне действия.
- Передача сигнала в контроллер: происходит за 1–3 мс.
- Расчет задержки: контроллер учитывает скорость конвейера, диаметр бутылки и расстояние до аппликатора.
- Активация аппликатора: этикетка наносится с точностью до миллиметра.
Любое смещение в геометрии бутылки или задержке сигнала сразу приводит к ошибке. Поэтому зона срабатывания датчика должна быть максимально стабильной по форме и отражающей способности.
Оптимальные зоны срабатывания для разных типов тары
1. Цилиндрическая тара
- Наиболее распространённый вариант: бутылки для воды, напитков, бытовой химии.
- Оптимальная зона: центральная часть корпуса, чуть ниже горловины.
- Причина: постоянный радиус исключает «скачки» сигнала.
- Совет: располагайте датчик под углом 10–15° к поверхности — это исключит ложные отражения.
- Тип датчика: оптический с регулировкой чувствительности.
2. Прямоугольная и овальная тара
- Характерна для: косметики, бытовой химии, молочной продукции.
- Оптимальная зона: узкая боковая грань.
- Причина: датчик фиксирует резкий переход «воздух–пластик», выдавая четкий короткий импульс.
- Ошибка: настройка на широкую сторону — сигнал слишком длинный, контроллер теряет точность.
- Тип датчика: емкостной, с минимальной зоной гистерезиса.
3. Коническая, фигурная и нестандартная тара
- Например: соусы, кетчуп, духи, сиропы, косметика.
- Оптимальная зона: в области, где геометрия наименее изменяется (перед горлышком или ближе к основанию).
- Особенность: на конической поверхности сигнал постоянно меняется — важно найти «плато».
- Тип датчика: лазерный или диффузный оптический с узким лучом.
4. Жесткие банки и цилиндры
- Примеры: металлические, стеклянные, алюминиевые банки.
- Оптимальная зона: верхний буртик или область под крышкой.
- Причина: фиксированный радиус и жесткость обеспечивают стабильный отклик.
- Совет: при использовании индуктивного датчика избегайте слишком близкого расположения к корпусу — возможны помехи.
5. Гибкая тара (ПЭТ, тюбики, мягкая упаковка)
- Особенно актуально для: пустой или частично наполненной тары.
- Оптимальная зона: горлышко или кольцевая часть под крышкой — там пластик наиболее жёсткий.
- Ошибка: установка на боковую стенку — возможны ложные срабатывания из-за вмятин.
- Тип датчика: емкостной с автонастройкой чувствительности.
Дополнительные инженерные параметры настройки
- Задержка сигнала: Обычно задается в миллисекундах или импульсах энкодера. Для линий с конвейером 10–20 м/мин задержка составляет 50–150 мс.
- Гистерезис срабатывания: Должен быть минимальным, чтобы датчик реагировал только на начало тары. Это особенно важно для коротких бутылок или банок.
- Чистота поверхности: Любая пыль или конденсат может изменить отражение. Рекомендуется ежедневная протирка оптического окна.
- Температурная компенсация: В помещениях с перепадами температуры используйте датчики с автонастройкой нуля.
Практические советы от инженеров «ПрактикМ»
- Проверяйте стабильность сигнала не только визуально, но и осциллографом на панели контроллера.
- Для тары с металлизированными элементами используйте датчики с функцией «антипомеха».
- При работе с прозрачной тарой установите фоновый отражатель из матового белого материала.
- При переходе на новый тип бутылки создайте новый профиль в памяти контроллера — это ускорит переналадку.

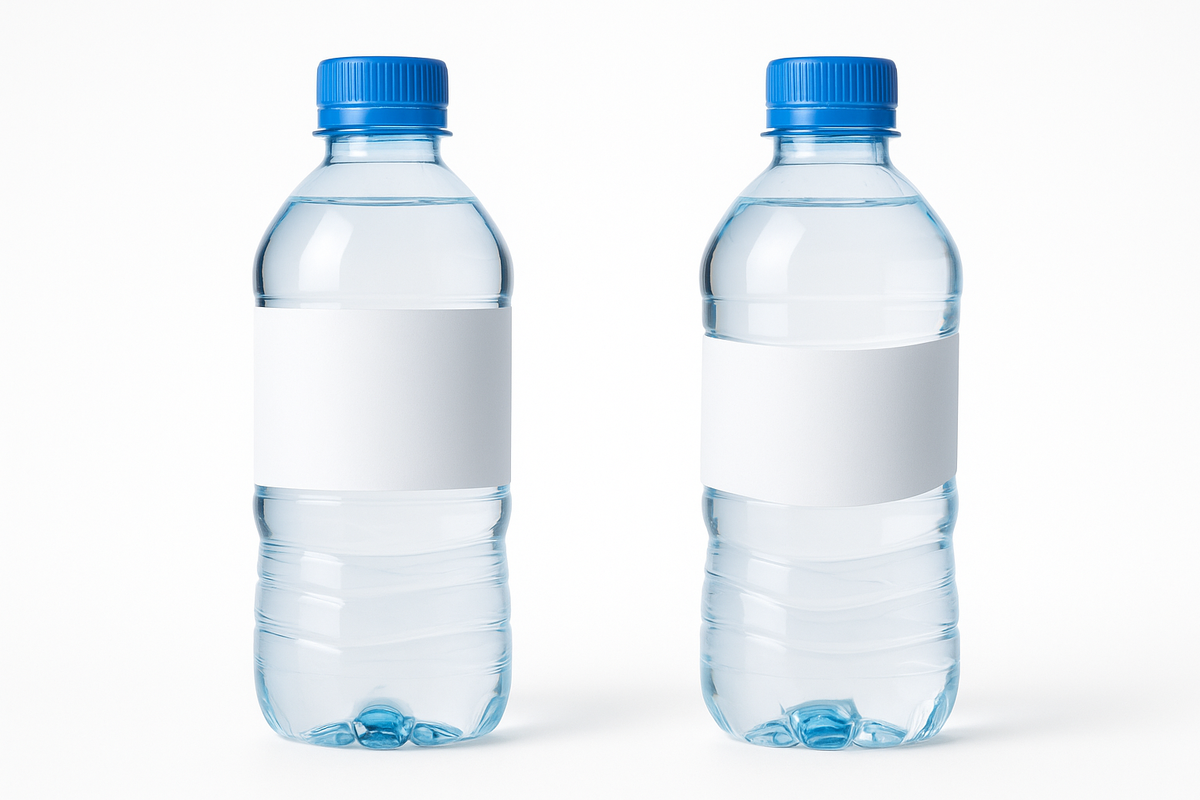

Перекос этикетки (справа) как следствие ошибок датчика
Заключение
Выбор зоны срабатывания датчика — не второстепенная настройка, а ключевой технологический параметр, от которого зависит эффективность и качество маркировки. Современные системы «ПрактикМ» позволяют работать с любой тарой — от стандартных бутылок до дизайнерских флаконов сложной формы. Грамотно установив и откалибровав датчик, вы не только улучшите точность этикетировки, но и снизите количество простоев, брак и износ оборудования.
❓ FAQ — Часто задаваемые вопросы
1. Почему этикетка смещается, хотя тара проходит ровно?
Возможна неправильная зона срабатывания или ошибка в задержке контроллера. Проверьте стабильность сигнала датчика.
2. Можно ли использовать один датчик для всех типов бутылок?
Да, при условии сохранения отдельных профилей настроек под каждый тип тары.
3. Какой датчик выбрать для прозрачной бутылки?
Оптический через отражатель или лазерный с диффузной системой.
4. Почему датчик «пропускает» тару?
Чаще всего причина — загрязнение оптики или неверный угол установки.
5. Как проверить правильность установки?
На панели контроллера должна отображаться четкая, кратковременная реакция без дребезга сигнала.
6. Можно ли заказать настройку и обучение персонала?
Да, специалисты «ПрактикМ» проводят выездную настройку, обучение операторов и технический аудит линии.
