Стабильная и бесперебойная работа конвейерной линии — фундамент производственной эффективности. Даже минимальные сбои в подаче тары или продукта способны вызвать каскад проблем: от остановки линии и брака до потери точности при розливе или этикетировке.

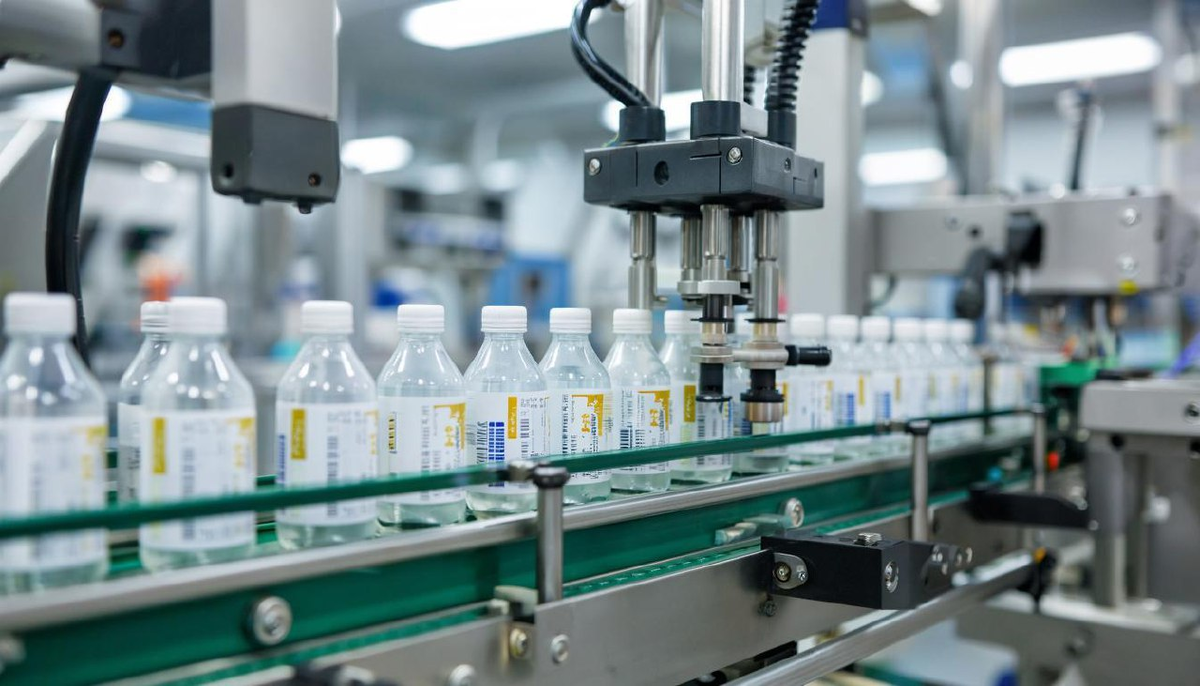

Современная автоматизированная конвейерная линия в работе
На первый взгляд, ключевыми элементами стабильности кажутся приводы, датчики и системы автоматического управления. Однако за реальную плавность и точность перемещения отвечают не только «умные» системы, но и точные механические решения — переходные пластины и слесарные доработки. Именно эти, казалось бы, второстепенные детали часто определяют, будет ли линия работать безупречно или с перебоями.
Переходная пластина: ключ к бесшовному движению продукции
Переходная пластина — это элемент, соединяющий соседние участки конвейера или сопрягающий конвейер с оборудованием (например, с этикетировщиком или машиной розлива). Ее основная функция — обеспечить плавный переход тары между зонами без рывков, зацепов, ударов и перекосов.
Основные инженерные задачи, решаемые переходной пластиной:
- Ликвидация зазоров и «мертвых зон».
- Любой зазор между двумя транспортирующими механизмами — это риск. Даже миллиметровый разрыв может стать причиной застревания этикетки, крышки или бутылки. Пластина закрывает эти технологические щели, создавая непрерывную поверхность и снижая вероятность аварийных ситуаций.
- Контроль траектории движения.
- Если продукт «гуляет» на стыках, он может войти в этикетировочную зону под углом, что приведет к браку. Переходная пластина направляет движение изделия, стабилизируя его положение относительно оси подачи и датчиков позиционирования.
- Снижение вибраций и износа.
- Плавный переход снижает ударные нагрузки на подшипники, ролики и направляющие. Это продлевает срок службы оборудования и исключает паразитные вибрации, которые особенно опасны на высокоскоростных линиях розлива.
- Повышение общей стабильности линии.
- В системах, где сочетаются металлические и пластиковые конвейеры, переходная пластина играет роль демпфера, компенсируя различие в коэффициентах трения и тепловом расширении материалов.
Слесарные доработки: ручная точность, которая решает исход
Даже идеальная конструкция не будет работать без адаптации под реальные условия. Вибрации, неидеальный уровень пола, микродеформации металлоконструкций — всё это требует индивидуальной настройки.
Слесарные доработки — это тонкая инженерная юстировка. Она превращает хорошее оборудование в идеально работающую систему.
Основные виды доработок:
- Юстировка и выверка.
- Регулировка угла наклона, зазора и высоты переходной пластины относительно ленты. Даже отклонение в 0,5 мм может привести к падению или перекосу бутылки.
- Доработка и обработка поверхностей.
- Шлифовка, снятие фасок, полировка кромок, установка направляющих. Такие мелочи убирают точки сопротивления и обеспечивают скольжение без рывков.
- Виброизоляция и стабилизация.
- Монтаж демпфирующих прокладок и амортизирующих опор снижает уровень вибрации. Особенно важно при работе рядом с тяжелыми модулями (например, розливочными или этикетировочными автоматами).
- Стабилизация подачи продукта.
- Корректировка направляющих и прижимных механизмов позволяет удерживать тару в нужном положении даже при изменении скорости конвейера.
Инженерные тонкости, которые часто недооценивают
Многие считают, что роль переходных пластин и доработок — второстепенна. Но в практике промышленной автоматизации эти детали решают до 40% проблем стабильности.
- Микродеформации основания: даже небольшая неровность пола может привести к вибрации в 10–20 Гц, которая нарушает синхронизацию подачи тары.
- Неправильный материал пластины: выбор между нержавеющей сталью и UHMW-PE влияет не только на трение, но и на электростатические свойства. В пищевой и фармацевтической промышленности это критично.
- Несогласованность углов и радиусов сопряжения: если траектория не совпадает на уровне миллиметров, бутылка будет «подскакивать» перед этикетировщиком, вызывая смещение наклейки.
Комплексная инженерная проработка этих факторов — залог стабильной, точной и безопасной работы всей линии.
Опыт компании «ПрактикМ»: когда механика и инженерия работают вместе
Компания «ПрактикМ» — российский производитель этикетировочных машин и оборудования для розлива, специализирующийся на создании комплексных решений для предприятий России и стран СНГ.
В наших проектах мы уделяем особое внимание стыковке оборудования с существующими линиями заказчика. В ходе пусконаладочных работ инженеры «ПрактикМ» проводят детальную юстировку переходных зон, проектируют индивидуальные пластины, устраняют люфты и компенсируют микровибрации.
Такой подход гарантирует:
- Стабильность движения тары и точность позиционирования;
- Минимизацию брака при этикетировке и розливе;
- Снижение уровня шума и износа механизмов;
- Рост производительности без дополнительных инвестиций.

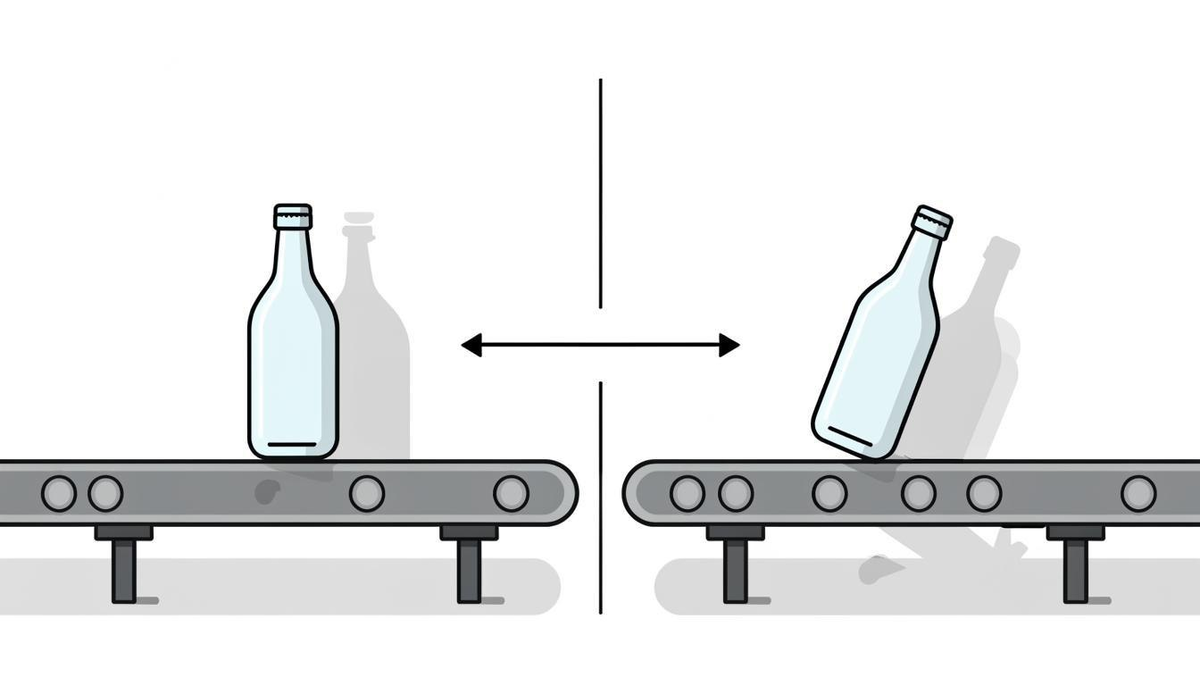

Наглядное сравнение результатов настройки. Слева — стабильное движение тары благодаря точной юстировке. Справа — перекос и сбой, ведущие к браку. Мельчайший зазор решает всё
Каждая линия после настройки проходит испытания под реальной нагрузкой, чтобы подтвердить безупречную работу переходных узлов и сопряжений.
Заключение
Переходная пластина и слесарные доработки — это не просто элементы второстепенной механики. Это фундамент точности и стабильности производственной линии. Их правильное проектирование, изготовление и регулировка позволяют устранить большинство «мелких» неисправностей, которые в реальности становятся главной причиной простоев и брака.
Именно поэтому инженеры компании «ПрактикМ» уделяют внимание не только поставке оборудования, но и детальной адаптации конвейерной системы под реальные условия эксплуатации — от расчета зазоров до балансировки опор.
FAQ
1. Из какого материала лучше делать переходные пластины?
Наиболее универсальный материал — нержавеющая сталь AISI 304, устойчивая к влаге и моющим средствам. Для снижения трения и шума часто применяются пластики POM или UHMW-PE, а в легких конструкциях — алюминий.
2. Можно ли обойтись без слесарных доработок при точном монтаже?
Нет. Даже идеально выверенное оборудование требует адаптации под реальные условия площадки — неровности пола, вибрации, температуру. Без доработок конвейер быстро теряет стабильность.
3. Как часто нужно проверять состояние переходной пластины?
Рекомендуется визуальный осмотр не реже одного раза в месяц. При интенсивной эксплуатации — каждые 500 моточасов. Особое внимание стоит уделять износу кромок и крепежей.
4. Можно ли модернизировать старую линию с помощью установки новых пластин?
Да. Замена устаревших элементов и корректная юстировка часто позволяют повысить стабильность линии на 15–25% без полной реконструкции.
5. Оказывает ли качество переходной зоны влияние на точность этикетировки и розлива?
Безусловно. Даже микросмещение бутылки перед подачей в этикетировщик приводит к смещению наклейки или неполному приклеиванию. Поэтому качество перехода напрямую влияет на визуальное и функциональное качество продукции.
