Введение — почему «щелчок» важен не только как звук
На производстве «маленький» звук часто — симптом большой проблемы. Характерный щелчок или хлопок в этикетировочной машине в момент окончания рулона, обрыва этикет-ленты или перерыва в подаче означает резкий скачок нагрузки и ударную динамику в приводе. Это приводит к ускоренному износу подшипников, валов, ремённых передач, фрикционных муфт и сервоприводов, увеличивает риск простоя и необратимых поломок.

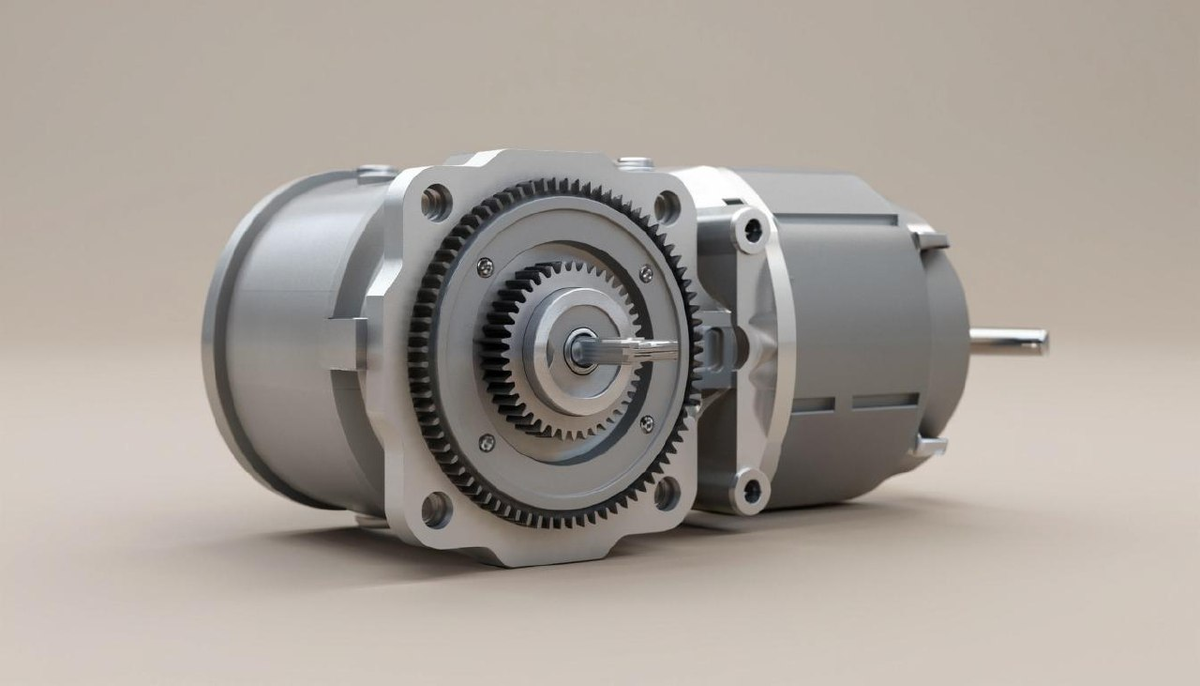

Сервомотор, отвечающий за подачу этикет-ленты
Этот материал — подробный, практический и технически насыщенный план действий: как диагностировать, устранить и предотвратить щелчки. Всё — с учётом реальных условий российских производств и рекомендациями для модернизации старого оборудования.
Что именно происходит в момент щелчка (физика явления)
- Исчезновение нагрузки. При обрыве ленты или при достижении её конца сопротивление, на которое работал привод, резко падает.
- Инерционный рывок. Привод (серво/шаговый двигатель) продолжает получать управляющие сигналы и энергию; инерция вращающихся масс вызывает внезапный холостой набор/проворот.
- Перенапряжение и ударная нагрузка. Моментально возникают пиковые токи и крутящие моменты, передающиеся на механическую часть — это и есть тот самый «щелчок».
- Механические последствия. Возникают удары по зубчатым зацеплениям, фрикционным накладкам, резким образом меняется натяжение ремней/валов — ускоряется износ.
Основные причины появления щелчка — сводный список
- Неверно настроенные параметры управления мотором (PID / профиль движения).
- Отсутствие/несвоевременность сигнала о приближении конца рулона.
- Отсутствие или неверная регулировка тормозного механизма бобины.
- Изношенные фрикционные/тормозные элементы.
- Слишком большая инерция намоточной системы (неоптимальная масса рулона/ступица).
- Отсутствие алгоритма «мягкой» остановки в прошивке.
- Плохая фильтрация пиковых токов / отсутствие ограничителя тока.
- Механические люфты, заедания, жесткие сцепления.
Комплексный порядок действий — от диагностики к решению
Шаг 1 — оперативная диагностика (что проверить в первую очередь)
- Анализ журнала ошибок контроллера — пиковые токи, перегрузки, ошибки энкодера.
- Просмотр поведения при тестовом обрыве — включает ли система мягкую остановку или фиксируется резкий рывок.
- Проверка датчиков подачи и детекторов метки — работают ли корректно, есть ли ложные пропуски.
- Осмотр механики: тормозной узел бобины, фрикционные муфты, состояние подшипников, натяжение ремней, смазка и люфты.
- Проверка питания и драйверов: стабильность входного питания, фильтрация, работа драйвера мотора.
Шаг 2 — срочные меры (если щелчок происходит прямо сейчас)
- Включите режим быстрого безопасного останова (если предусмотрен), остановите линию.
- Ограничьте скорость подачи до безопасного значения.
- При подозрении на механический износ — замените фрикционные накладки/тормозные колодки.
- Временно отключите излишне агрессивные профили ускорения в настройках.
Шаг 3 — системные корректировки (программно и аппаратно)
- Настройка PID / профилей движения:
- Уменьшить P для уменьшения жесткой реакции.
- Увеличить D для демпфирования колебаний.
- Оптимизировать I для устранения статической ошибки, но с ограничением интегрального накопления.
- Установить мягкие ограничители ускорения/деценерации (jerk limits).
- Включение «мягкой остановки» по сигналу датчика приближения конца рулона: алгоритм должен постепенно снижать скорость, снижать ток и только затем полностью остановить двигатель.
- Ограничение пиковых токов: настроить защиту драйвера, токовые лимиты и токовую компенсацию (current ramp-down) при обнаружении уменьшения нагрузки.
- Добавление датчиков «предупреждения конца»: оптические / ультразвуковые / индуктивные сенсоры, фиксирующие уменьшение диаметра рулона или метку «контрольный отрезок», чтобы заранее включать мягкую остановку.
- Тормоз и фрикционная муфта: при наличии — отрегулировать момент торможения, при отсутствии — установить модуль тормоза с контролем момента.
Рекомендуемая архитектура ПО/алгоритмов (best practice)
- Событие «предупреждение конца» → Soft stop procedure:
- При получении сигнала: уменьшить скорость подачи по заранее заданной кривой (S-образный профиль), уменьшить ток мотора до удерживающего уровня, активировать тормоз бобины (если есть), завершить цикл.
- Контроль обратной связи: энкодер на намоточном валу и/или на приводе подачи; контроль реального положения ленты.
- Токовая телеметрия и фильтрация: измерять ток мотора в реальном времени, применять скользящие фильтры и дед-бэнды для исключения ложных триггеров.
- Предохранительные логики: если падение нагрузки произошло резко (показатель > порога), система должна перейти в режим диагностики и только после проверки продолжить работу.
Аппаратные доработки и апгрейды — что стоит внедрить
- Установка датчика приближения конца рулона:
- Оптический рефлектор для прозрачных меток.
- Ультразвук при нестандартных материалах.
- Простой потенциометрический датчик диаметра бобины.
- Тормоз на бобине с контролируемым моментом:
- Фрикционный тормоз с регулировкой.
- Электромагнитный тормоз с управлением по ПЛК.
- Фрикционные муфты / сцепления для гашения ударных пиков.
- Умные драйверы/серводрайверы с поддержкой программируемых профилей «soft stop», ограничением пиковых токов и телеметрией.
- Резервное питание (контроллер + драйвер) на случай бросков напряжения, чтобы исключить «резкие» реакции при кратковременных фоновых провалах питания.
Практическая пошаговая инструкция наладки (пример для сервомотора)
- Проверить механическое состояние: барабаны, ролики, натяжение ремней, фрикционы. Заменить изношенное.
- Установить/проверить датчики конца рулона. Протестировать с имитацией конца: датчик должен выдать сигнал заблаговременно.
- Снизить начальные ускорения (jerk) и ускорения (accel) в профиле движения.
- Установить токовые лимиты: текущий max → снизить на 10–20% и протестировать.
- Подобрать PID:
- Уменьшить P, если наблюдается резкий рывок.
- Увеличить D при наличии колебаний.
- Аккуратно настраивать I.
- Запрограммировать soft stop: по сигналу датчика — по заранее заданной траектории уменьшать скорость и ток, затем активировать тормоз.
- Провести стресс-тест: многократные имитации конца рулона, проверка температуры привода и повторяемости поведения.
Диагностические данные — что и как логировать
Для долгосрочного анализа полезно вести логи:
- Профиль тока мотора (пиковые значения и длительности).
- События «предупреждение конца», «обрыв», «soft stop».
- Температура подшипников / мотора.
- Число циклов намотки/обрыва.
- Время срабатывания безопасности.
Эти данные помогают прогнозировать интервал профилактики и определить тенденции износа.
Ретрофит: модернизация старого оборудования «ПрактикМ» и сторонних линий
Мы часто модернизируем устаревшие этикетировщики:
- Ставим контролируемые тормоза.
- Меняем драйверы на современные с поддержкой soft stop.
- Встраиваем датчики приближения конца.
- Обновляем прошивку контроллера с алгоритмами сглаживания.
Результат: снижение щелчков, увеличение ресурса мехчастей и сокращение стоимости владения оборудованием.
График обслуживания и профилактики (рекомендации)
- Ежедневно (оператор): визуальная проверка намотки, натяжения, чистоты датчиков.
- Еженедельно: проверка натяжения ремней, состояния роликов, проверки тормозных штанг.
- Ежемесячно: проверка работы датчиков конца рулона, просмотр логов и пиковых токов.
- Раз в 6–12 месяцев: полная ТО — замена фрикционных накладок, ревизия подшипников, калибровка энкодера.
- После 2000–3000 моточасов: плановая замена критичных деталей (по скоростному режиму эксплуатации).
Кейсы из практики «ПрактикМ» (результаты внедрения)
- Клиент: линия розлива напитков (скорость 180 бут/мин).
- Проблема: щелчки и выход из строя подшипников.
- Решение: установка датчика приближения, тормоза бобины, настройка soft stop.
- Результат: уменьшение количества щелчков на 98%, срок службы подшипников вырос на 2 года.
- Клиент: завод косметики.
- Проблема: при смене рулона на синтетике — резкие рывки.
- Решение: замена драйвера на серводрайвер с current ramp-down.
- Результат: устранение рывков и падение брака на 2,5%.
Рекомендации по выбору компонентов (быстрый чек-лист)
- Датчик конца рулона: оптический (рефлекторный) для меток; ультразвук для «безметочных» рулонов; потенциометр/прессостат для точного диаметра.
- Тормоз бобины: регулируемый фрикционный или электромагнитный.
- Драйвер мотора: поддержка current ramp-down, soft stop, телеметрия.
- Фрикционная муфта: с регулировкой момента срабатывания.
- Энкодер: минимум 1024 имп./рев для точного контроля намотки.
FAQ
1. Что вызывает характерный щелчок в этикетировочной машине?
Щелчок — результат резкого холостого рывка привода при исчезновении нагрузки (обрыв ленты/конец рулона). Это ударная нагрузка на механику.
2. Можно ли устранить щелчок без модернизации?
Частично: снижение ускорений и ограничение тока часто уменьшают эффект. Но устойчивое решение — комбинация датчика конца рулона + soft stop + обслуживаемый тормоз.
3. Поможет ли просто заменить драйвер?
Если текущий драйвер не поддерживает мягкую остановку и ограничение тока, замена на современный драйвер существенно помогает, но нужно также доработать механику и датчики.
4. Как часто нужно проводить профилактику, чтобы не было щелчков?
Рекомендуемый режим: ежедневная визуальная проверка, ежемесячная диагностика и полное ТО раз в 6–12 месяцев (или по моточасам).
5. Можете ли вы сделать выездную диагностику и настройку?
Да — специалисты «ПрактикМ» выполняют выездной аудит, настройку PID, установку soft stop и ретрофит оборудования для всей России и стран СНГ.
Мастер проводит проверку механических компонентов этикетировщика
- Корректная настройка сервопривода. Самый важный этап. Необходимо проверить и отрегулировать параметры PID-регулятора (Пропорционально-Интегрально-Дифференцирующий), которые отвечают за плавность и отзывчивость работы двигателя. Особое внимание стоит уделить ограничению пиковых токов и скорости в момент обнаружения обрыва.
- Использование датчиков обрыва метки. Современные этикетировщики оснащаются оптическими или ультразвуковыми датчиками, которые фиксируют не сам факт обрыва ленты, а приближение конца этикетки (пропуск между метками). Это дает системе заблаговременный сигнал для плавного, а не аварийного останова.
- Проверка механических компонентов. Необходимо убедиться в исправности тормозной системы (если она есть) и фрикционных муфт, которые должны мягко гасить движение ленты. Также важно правильное натяжение всех роликов и направляющих.
- Программные решения. Прошивка контроллера должна содержать алгоритм «мягкой остановки», активируемый по сигналу от датчика обрыва. Этот алгоритм гарантирует, что двигатель не будет резко дергаться при исчезновении нагрузки.
Опыт компании «Практикм»
Как производитель этикетировочного оборудования и решений для розлива, компания «Практикм» сталкивается с этим вопросом на регулярной основе. Наша практика показывает, что наиболее эффективным решением является комплексный подход, сочетающий в себе современную элементную базу, продуманные алгоритмы управления и регулярное сервисное обслуживание. Именно такой принцип мы закладываем в основу нашего оборудования, чтобы обеспечить его бесперебойную работу.
Заключение
Характерный щелчок при обрыве этикетки — это не просто звук, а важный диагностический признак. Своевременное устранение этой проблемы через настройку, модернизацию и профессиональное обслуживание — это инвестиция в долговечность и безотказность вашего производственной линии
FAQ по проблеме щелчка в этикетировочных машинах
1. Опасен ли этот щелчок для оборудования?
Да, опасен. Каждый такой щелчок — это микроудар по механике и сервоприводу, который со временем приводит к преждевременному износу подшипников, валов и других дорогостоящих компонентов.
2. Можно ли решить проблему самостоятельно, не вызывая инженера?
Частично да. Можно проверить базовые настройки натяжения и корректность работы датчика обрыва. Однако для тонкой регулировки PID-регулятора и прошивки контроллера мы настоятельно рекомендуем обращаться к сертифицированным специалистам, чтобы не усугубить ситуацию.
3. Если щелчок появился на старом оборудовании, где раньше его не было, в чем причина?
Вероятнее всего, произошел сбой в настройках контроллера или износились механические компоненты (например, тормозная колодка или фрикционная муфта), которые больше не гасят инерцию плавно. Требуется диагностика.
4. Предусмотрена ли в вашем оборудовании «Практикм» защита от таких явлений?
Да, при проектировании нашего оборудования мы уделяем особое внимание плавности работы и защите от ударных нагрузок, что позволяет минимизировать подобные риски.
5. Как часто нужно проводить профилактику для предотвращения таких сбоев?
Рекомендуемый график — не реже одного раза в год, либо после каждых 2000-3000 моточасов работы. Точный интервал зависит от интенсивности использования и указывается в руководстве по эксплуатации.
