Автоматическая коррекция позиции этикетки при изменении скорости конвейера
Как современные системы обеспечивают идеальное совпадение даже при колебаниях скорости
Введение: точность подвижна, но не допускает ошибок
В условиях современного производства, где этикетировочные линии работают с высокой скоростью, стабильность и точность наклейки этикетки становятся критически важными параметрами. Однако скорость конвейера — величина не постоянная: она может изменяться при запуске, торможении, автоматической регулировке потока или переходе на другой тип упаковки.
Результат — даже незначительные отклонения в скорости движения ленты приводят к смещению этикетки на миллиметры, что визуально превращается в брак. Для премиальных брендов или фармацевтической продукции это недопустимо.
Решение — внедрение автоматической системы коррекции позиции этикетки, работающей в режиме реального времени и синхронизирующей аппликатор с конвейером через систему обратной связи.
1. В чем суть проблемы и почему она возникает
Традиционные этикетировочные автоматы работают по временным интервалам:
- Датчик фиксирует появление бутылки.
- Контроллер отсчитывает заданное время (таймер).
- Аппликатор наклеивает этикетку.
При постоянной скорости такой метод работает безошибочно.
Но стоит конвейеру ускориться или замедлиться, и временной расчет перестает соответствовать реальному положению тары.
Пример:
Если при 20 м/мин этикетка наклеивается идеально, то при увеличении скорости до 22 м/мин та же задержка приведет к смещению этикетки на несколько миллиметров — а это уже заметно невооруженным глазом.
Итог:
- Этикетка может смещаться вперед или назад;
- Нарушается совмещение передней и задней этикетки;
- Возникает перерасход материалов;
- Требуется постоянная ручная корректировка оператором.
2. Принцип решения: система обратной связи и работа энкодера
Современные этикетировочные системы с автоматической коррекцией используют датчик перемещения — энкодер, установленный на валу транспортера или приводного ролика.
Как это работает
- Измерение не скорости, а расстояния.
- Энкодер считывает количество импульсов, соответствующих пройденному пути ленты (например, 1 импульс = 0,1 мм).
- Постоянный анализ.
- Контроллер этикетировщика получает поток данных о текущем положении упаковки и сравнивает его с расчетной траекторией.
- Коррекция в реальном времени.
- Если система видит, что упаковка “ушла” вперед или отстала, момент подачи этикетки пересчитывается мгновенно, без участия оператора.
- Динамическая синхронизация.
- Алгоритм управления учитывает не только скорость, но и ускорение/замедление, обеспечивая плавную компенсацию и идеальное совмещение.
Таким образом, система перестает ориентироваться на время и начинает работать по реальному положению продукта — именно это обеспечивает стабильную точность даже при изменениях скорости конвейера.
3. Преимущества автоматической коррекции положения этикетки
1. Безупречная точность при любой скорости.
Система автоматически адаптируется под изменение потока — даже если скорость линии меняется на 5–10%, этикетка ложится идеально.
2. Минимизация брака.
Отклонения наклейки практически исчезают. Брак, связанный с неправильным позиционированием, снижается до 0,1–0,3%.
3. Экономия расходных материалов.
Нет необходимости перемаркировывать или выбраковывать продукцию из-за смещений.
4. Упрощение работы оператора.
Нет нужды в постоянных ручных корректировках параметров задержки — система “думает” сама.
5. Повышение общей эффективности (OEE).
Производственная линия работает без остановок, что повышает коэффициент полезного времени работы оборудования.
4. Технические особенности и интеграция
Система автоматической коррекции может быть внедрена как на новое оборудование, так и на действующие линии.
Для этого требуется:
- Установка энкодера на конвейер или промежуточный приводной вал.
- Настройка контроллера этикетировщика на работу с входными импульсами от энкодера.
- Программная калибровка параметров движения (импульсы на 1 мм).
- Проверка стабильности сигнала и устранение возможных шумов (при необходимости используется фильтрация).
Инженеры компании «ПрактикМ» интегрируют такие системы в линии любой сложности — от компактных настольных аппликаторов до высокопроизводительных автоматических комплексов розлива.
5. Применение технологии на практике
Автоматическая коррекция позиции особенно эффективна:
- На линиях розлива напитков, косметики, бытовой химии, где поток часто меняется при подаче упаковок.
- На линиях с вариативной скоростью подачи (например, с автоматическим регулированием в зависимости от загрузки).
- В производстве с пакетной работой — при частых стартах и остановках конвейера.
Реальный пример:
На линии розлива шампуня производитель столкнулся с систематическим смещением этикетки на 3–5 мм при переходе с режима 15 м/мин на 25 м/мин.
После установки энкодера и внедрения системы коррекции контроллер стал получать данные о фактическом положении каждой бутылки, и угол смещения был полностью устранен без увеличения времени цикла.
6. Подход компании «ПрактикМ»: адаптивная синхронизация нового поколения
Наши этикетировочные аппараты и комплексы розлива оснащаются интеллектуальной системой управления движением, способной адаптироваться к изменениям скорости линии в реальном времени.
Система использует:
- Энкодеры с высокой точностью (до 1024 импульсов/оборот);
- Алгоритмы динамической фильтрации импульсов;
- Цифровые ПИД-регуляторы для плавной коррекции;
- Возможность интеграции с системой управления конвейером (Modbus, EtherCAT, CANopen).
Такой подход обеспечивает полную согласованность всех компонентов линии и гарантирует стабильное качество продукции при любой нагрузке.

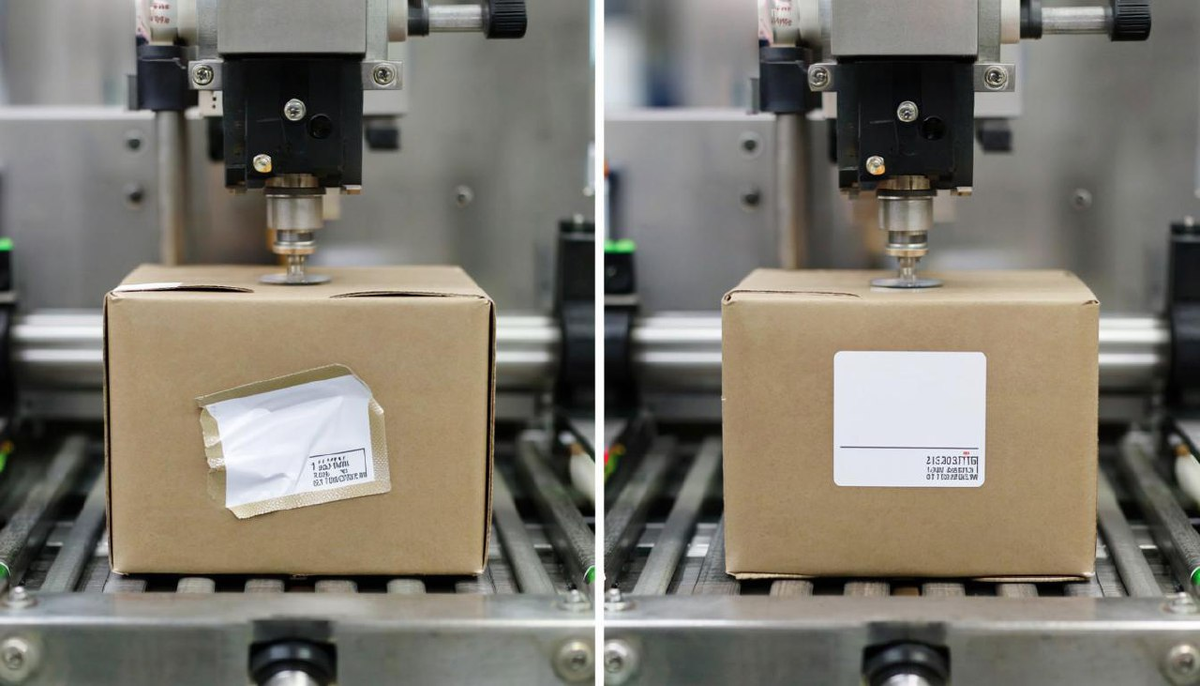

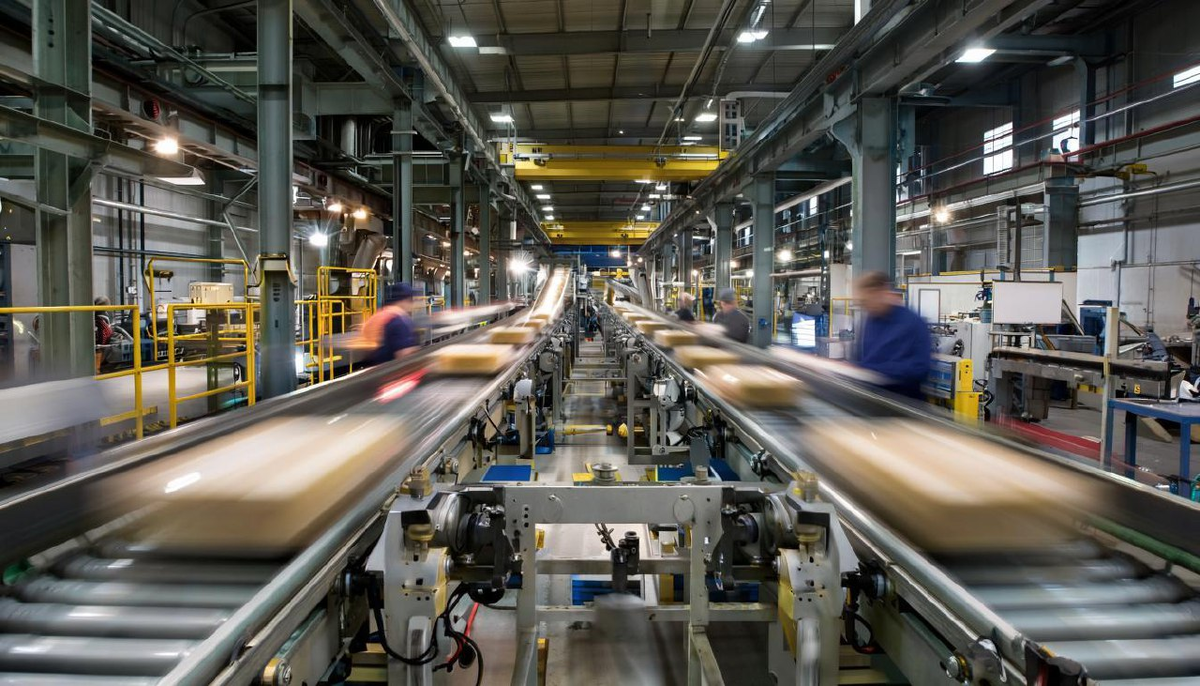

Конвеер находится в постоянном движении
🧩 FAQ: Часто задаваемые вопросы о системе автоматической коррекции
1. Почему этикетка смещается при изменении скорости конвейера?
Потому что традиционные системы ориентируются на время, а не на расстояние. При ускорении или замедлении за то же время продукт проходит разное расстояние — отсюда и смещение.
2. Может ли система справиться с резкими изменениями скорости?
Да, но эффективность зависит от характера скачков. При плавных изменениях коррекция полностью компенсирует смещение. При резких скачках возможна минимальная погрешность в пределах 0,5 мм.
3. Можно ли дооснастить существующий этикетировщик «ПрактикМ» системой коррекции?
Да. Большинство моделей поддерживают установку энкодера и модернизацию контроллера. Наши специалисты проводят аудит оборудования и адаптируют систему под конкретные задачи.
4. Требуется ли специальный конвейер?
Нет. Система обратной связи работает с любыми транспортерами, главное — обеспечить стабильное крепление энкодера и качественный сигнал.
5. Что делать, если энкодер загрязняется или сбоит?
Регулярное техническое обслуживание — обязательное условие стабильности. Мы рекомендуем чистку датчика каждые 500 часов работы и проверку сигнала раз в месяц.
6. Как узнать, что система откорректировала положение?
Современные контроллеры «ПрактикМ» отображают состояние коррекции на дисплее или в SCADA-системе. Можно видеть в реальном времени скорость конвейера, импульсы энкодера и позицию наклейки.
Потому что простой этикетировщик ориентируется на время. Изменение скорости приводит к тому, что упаковка за то же время проходит другое расстояние и оказывается не под этикетировочной головкой в расчетный момент.
5. Типичные ошибки при интеграции систем коррекции и как их избежать
Даже самая точная система теряет эффективность, если неправильно установлена или откалибрована.
Вот главные ошибки, которые часто допускают при внедрении:
🔹 Ошибка №1: установка энкодера не на ведущий вал
Многие монтируют датчик на промежуточный элемент, который может проскальзывать.
Результат — расхождение между реальным и измеренным движением ленты.
Решение: устанавливать энкодер только на приводной вал или зону без проскальзывания.
🔹 Ошибка №2: отсутствие фильтрации импульсов
Высокочастотные шумы сигнала могут вызывать микросмещения этикетки.
Решение: использовать контроллер с цифровой фильтрацией сигнала и программной стабилизацией.
🔹 Ошибка №3: неправильная калибровка
Если шаг энкодера (кол-во импульсов на мм) введён с погрешностью, система будет систематически ошибаться.
Решение: проводить калибровку при стабильной скорости, используя контрольный маркер и эталонную ленту.
🔹 Ошибка №4: несогласованность сигналов
Иногда задержка между энкодером и фотодатчиком превышает допустимую.
Решение: корректировать тайминги через контроллер или синхронизировать устройства по одному источнику тактового сигнала.
🔹 Ошибка №5: игнорирование температурного влияния
При изменении температуры и влажности параметры сцепления ленты могут меняться.
Решение: регулярно проверять настройки и при необходимости вводить температурную компенсацию.
Благодаря предотвращению этих ошибок система работает стабильно и не требует постоянного вмешательства оператора.
6. Реальные результаты внедрения
На практике внедрение системы автоматической коррекции позволяет:
- снизить количество брака на 98%;
- уменьшить простои линии до 3%;
- увеличить скорость этикетирования на 15–20%;
- стабилизировать работу при изменении загрузки конвейера.
Многие клиенты «ПрактикМ» отмечают, что после установки системы коррекции качество наклейки стало стабильным даже при частых изменениях скорости розлива.
1. Зачем нужна система коррекции, если линия работает стабильно?
Даже при кажущейся стабильности микроколебания скорости неизбежны. Система коррекции компенсирует их и обеспечивает повторяемость позиционирования с точностью до десятых миллиметра.
2. Можно ли дооснастить существующее оборудование «ПрактикМ» этой системой?
Да. Большинство моделей поддерживают подключение энкодера и модернизацию контроллера. Наши инженеры подбирают комплект под конкретную модель и условия эксплуатации.
3. Работает ли система при резких остановках линии?
Да, но эффективность максимальна при плавных изменениях. При аварийных остановках коррекция корректно завершает цикл без ошибочной наклейки.
4. Можно ли использовать систему на ручных или полуавтоматических этикетировщиках?
Да, но максимальный эффект достигается именно на автоматических линиях розлива и упаковки.
5. Как понять, что коррекция работает?
На панели управления или SCADA отображаются параметры: скорость конвейера, отклонение от эталона и статус коррекции. При включённой системе наклейка идеально совмещается при любых скоростях.
📈 Заключение
Автоматическая коррекция позиции этикетки — ключ к стабильному качеству и высокой эффективности производства.
Это не просто улучшение — это переход к интеллектуальной этикетировке, где оборудование само анализирует движение и принимает решения.
Компания «ПрактикМ» внедряет такие системы в комплексы любой сложности, обеспечивая точность, надёжность и согласованность всей линии розлива.
